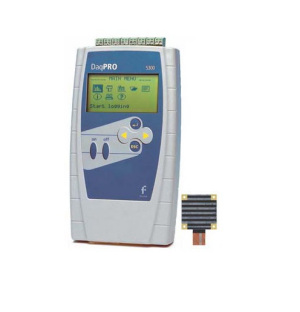

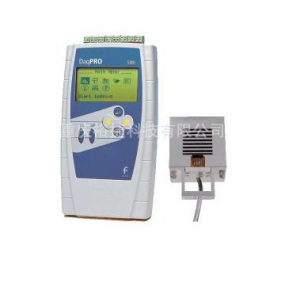

由八通道数据记录仪和高精度辐射热流传感器组成的完整系统
- 标配 TS-30 型总辐射热流传感器，波长响应 0.3~50μm
- 最多可同时连接 4 个内置热电偶的热流传感器，可选：
- RS-30 红外辐射热流传感器，波长响应 1~50μm
- SS-30 阳光辐射强度传感器，波长响应 0.3~4μm
- HS-30B 总热流传感器，测量总辐射+对流热流密度
- 测量达 200kW/m 2 、准确度优于示值的 3%
- 内置热电偶用于监视传感器的温度
- 采样速率 1 次/秒～1 次/小时 6 档可选
- 触发测量，512K 数据存储，USB 接口用于连接 PC
- 配有强大的 Windows 软件，实现设置、采集、数据显示、图形显示等众多有用的分析工具
测量对象： | 空间测量以确定辐射热源的总辐射（红外+可见光）热流强度，也可测量总热流（总辐射+对流）、红外或阳光辐射强度 | ||||||
热流测量： | 传感器型号 | HS-30B | TS-30 | RS-30 | SS-30 | ||
感知区域 | 30×30mm | ||||||
测量 | 总热流（总辐射+对流） | 总辐射 | 红外辐射 | 阳光辐射 | |||
量程( 记录仪使用 | 约10 kW/m2 | 约12.5 kW/m2 | |||||
系统分辨率 | 优于1.2W/m2 | 优于1.5W/m2 | |||||
量程（记录仪使用 10V量程） | 200 kW/m 2 | ||||||
系统分辨率 | 优于80W/m2 | 优于100W/m2 | |||||
准确度 | 优于示值的3% | ||||||
热抗阻 | 0.006℃/( W/m 2 ) | ||||||
工作温度 | -180～300℃ | -180～200℃ | |||||
光谱响应 | 全光谱范围 | 0.3μm～50μm | 1μm～50μm | 0.3μm～4μm | |||
响应时间 | 300ms | 25ms | |||||
内置热电偶 | T型 | ||||||
导线长度 | 5米四芯聚四氟乙烯绝缘硅胶护套电缆 | ||||||
热沉 | M1/4英寸螺纹孔用于连接相机三脚架 | ||||||
温度测量： | 内置T型热电偶用于监测传感器温度，量程-200～400℃，精度满量程的0.5%，分辨率0.1℃ | ||||||
连接数量： | 最多4个内置热电偶的传感器，或8个无热偶的传感器 | ||||||
采样速率： | 仅测量1个热流密度时（无温度测量）：1次/小时～4000次/秒，用于瞬态辐射热流密度的测量 同时测量热流和温度时：1次/小时～1次/秒，用于稳态辐射热流密度的测量 | ||||||
数据存储： | 512KB | ||||||
数据接口： | USB 1.1，用于连接PC | ||||||
电源供应： | 内置可充电电池，电池寿命充满后25小时，或外部DC输入 | ||||||
软件功能： | 可以实现快速数据下载、在线实时检索和显示数据（数字、条形图、曲线图、模拟仪表指针和数字仪表等众多形式）、图形分析、合并数据处理和直接输出数据到EXCEL、设置调整和校准DaqPRO、定义新的传感器和工程单位等众多实用和强大的功能 | ||||||

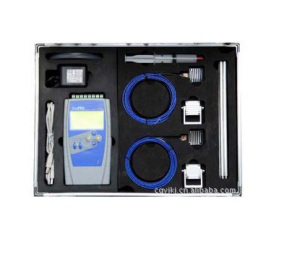

标准配置： | DaqPRO 5300记录仪，1个带热沉TS-30总辐射热流传感器，USB电缆，DaqLab软件光盘，充电器，英文操作手册，中文操作手册光盘，铝合金便携箱 |
| 说明：如不需热沉请在订购时申明。如标配热流传感器需要更换为其它型号，请在订购时申明 |
选件： | HS-30B总热流传感器，TS-30总辐射热流传感器，RS-30红外辐射热流传感器，SS-30阳光辐射强度热流传感器，延长电缆和快速接头 |
